一、設備功能:

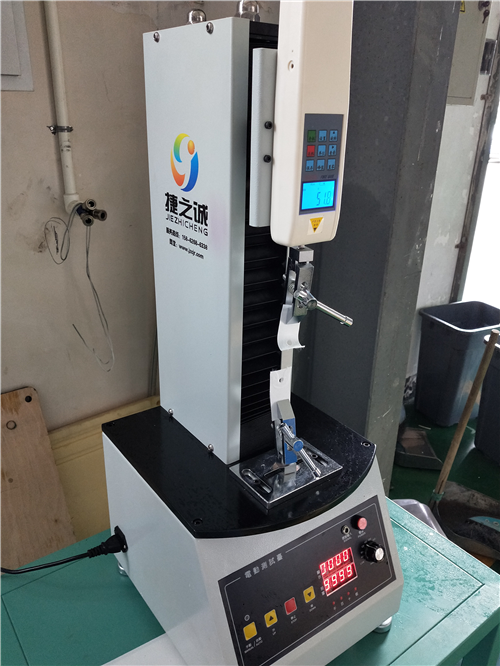

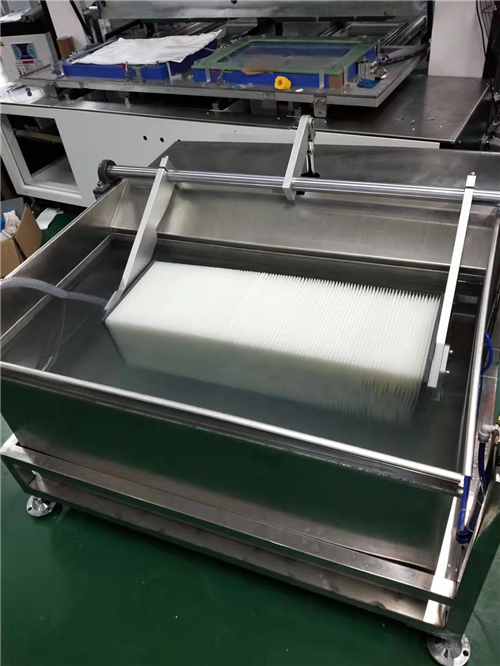

軟式膜全自動焊接設備通過熱導焊的焊接方式實現對膜片的焊接,其包括加熱部、導熱部和散熱部,導熱部設置于待焊接的膜片上方,導熱部在加熱部的作用下發熱,完成焊接。 軟式膜全自動焊接設備包括機架,還包括設置于機架上并依次連接的送料單元、焊接單元、裁切單元、出料單元和檢料單元。 并為其配套膜檢測設備(人工將產品水平放入掛鉤內,接通氣源,撥動電磁閥氣缸將產品浸入水中,當膜片完全浸入水中后將電磁閥撥到中間位置,通氣檢測,手動翻轉膜片,通過氣泡密集度判定膜片焊接強度,檢測完氣缸將產品拉起瀝水)。膜通量檢測設備(產品固定好放入水箱,打開蠕動泵開始通水測試,滲透的水流入量杯,時間達到后測量量杯里的水記錄下數據)。膜測拉力設備(將測試產品夾持住,按自動鍵,按升進行測試記錄產品拉力)。
1、生產效率,1~3片/分鐘;
2. 可根據不同的軟模片設計不同的治具,具有通用性;
3.緊湊合理的結構設計,使操作與維護更加人性化。
4.設有自動計數功能。
二、技術參數:
1、外形尺寸:4.1*1.0*2.4m
2、電源:220V ,50HZ 。
3、設備功率:5.0KW。
4、氣源0.5~0.7MPA(當氣壓低于0.5MPA時設備無法正常工作)。
5、操作系統采用可編控制器PLC加友好的人機界面顯示。
三、配置說明:
1、氣動元器件:SMC氣缸;
2、開關控制按扭 :日本和泉 ;
3、PLC: OMRON;
4、操作界面:使用7寸觸摸屏;
5、電機 :日本安川電機;
6、電器控制組件 :LS ;
7、開關電源:明緯 ;
